Sissejuhatus
Double Pump Cementing Skid on kahele-pumbaga tsementeerimisalusele-kinnitatud seade, mis ühendab tsemendipuderi segamise ja kõrgsurvepumpamise{2}. Seda kasutatakse laialdaselt nafta- ja gaasipuuraukude tsementeerimisel, purustamisel ja kõrgsurvevedelike transportimisel-.
Parameetrid ja spetsifikatsioonid
|
Max töörõhk |
14 140 Psi (97,5 MPa) (3" vedeliku otsaga) |
|
Max fiow |
4,2 m3/min (kahe 4 1/2-tollise vedeliku otsaga) |
|
Tihedusvahemik |
1,3-2,5 g/cm3 |
|
Automaatjuhtimise täpsus |
±0,02 g/cm3 |
|
Segamisvõime |
0,3-2,3 m3/min |
|
Töökeskkonna temperatuur |
-20 kraadi ~ 50 kraadi |
|
Üldmõõt (mm) |
7200(L)x 2500(W)x3250(H) |
|
Netokaal |
23500 kg |
|
Topeltpumbaga tsementeerimisaluse tehniline spetsifikatsioon |
||||
|
Mootor |
Caterpillar C{0}} HP@2100 p/min (2 komplekti) |
|||
|
Caterpillar C{0}}HP@2100 RPM (valikuline) |
||||
|
Detroit S{0}}HP@2100RPM (valikuline) |
||||
|
Edasikandumine |
Allision 4700OFS (5 käiku edasi + neutraalne käik) (2 komplekti) |
|||
|
Hüdraulikasüsteem |
Käitab jõuvõtuvõlli, suletud kontuuriga c-pumpade jaoks, avatud ahelaga segistite jaoks |
|||
|
Triplex pump (2 komplekti) |
||||
|
Mudel/tüüp |
SERVA TPB600 Vastastikune, horisontaalne ühetoimeline kolbpump |
|||
|
Insult |
6 tolli (152,4 mm) |
|||
|
Max BHP |
600 BHP (2447 kW) |
|||
|
Keti korpuse suhe |
27:40 |
|||
|
Käiguarv |
4.6:1 |
|||
|
Vedeliku ots |
3 " |
3 1/2" |
4" |
4 1/2" |
|
Nimirõhk |
10 000 PSI (69 MPa) |
10 000 PSI (69 MPa) |
7958 PSI (56,1 MPa) |
6290 PSI (43,4 Mpa) |
|
Max tühjenemise kiirus |
1,27 m³/min |
1,27 m³/min |
1,67 m³/min |
2,13 m³/min |
|
ACM{0}}III.1 segamissüsteem |
|
|||
|
Mikser |
Suure energiatarbega tsirkulatsioonisegisti |
|||
|
Kuivtsemendi ventiil |
Väljas-keskmine hulgivooluklapp |
|||
|
Veepump |
SERVA 4X3 (1,5 m³/min@0.78MPa) |
|||
|
Ringlus-/võimenduspump |
SERVA RA56 (3,7 m³/min@0.45MPa) (kaks komplekti) |
|||
|
Densitomeeter |
Micro Motion 3" F300 mitte-radioaktiivne densitomeeter |
|||
|
Arvutisüsteem |
AB PLC |
|||
|
teised |
|
|||
|
Segamispaak |
8 BBL (1,4 m³) |
Kütusepaak |
900 L |
|
|
Keskmine paak |
20 BBL (2x1,5 m³) |
Hüdraulikaõli paak |
170 L |
|
|
Mõõtepaak |
2X10 BBL (2X1,5 m³) |
Õhupaak |
80L |
|
Omadused
Kahe pumba süsteem:Kaks sõltumatut pumpamissüsteemi parandavad töökindlust ja vähendavad seisaku riske.
Automatiseeritud segamis- ja tiheduse reguleerimise süsteem:Integreerib automaatse tiheduse reguleerimise ja andmete jälgimise süsteemi läga täpseks segamiseks.
Kõrge{0}}energiaga segamissüsteem:Tagab stabiilse ja ühtlase tsemendilobri, parandades tsementeerimise kvaliteeti.
Kaugjuhtimis- ja andmehõivesüsteem (DAS):Toetab kaugjälgimist,{0}}andmete reaalajas salvestamist ja analüüsi.
Modulaarne disain lihtsaks hoolduseks:Pumbaagregaadid ja segamissüsteem on hoolduse hõlbustamiseks ratsionaalselt jaotatud.
Peamised rakendused
Nafta- ja gaasipuuraukude tsementeerimise toimingud (esmane tsementeerimine)
Sekundaarne tsementeerimine

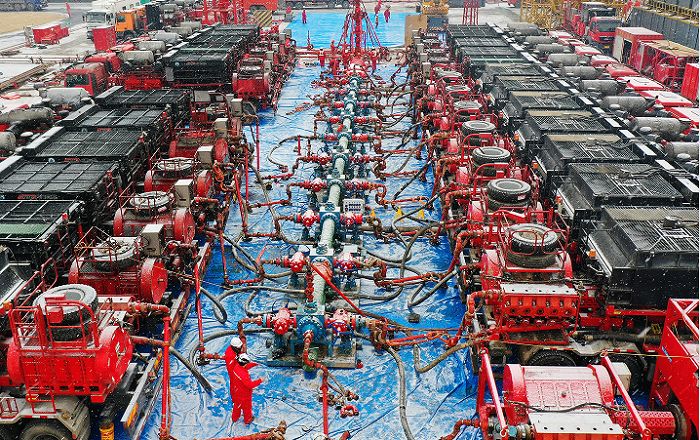

Murde- ja hapestamisoperatsioonid

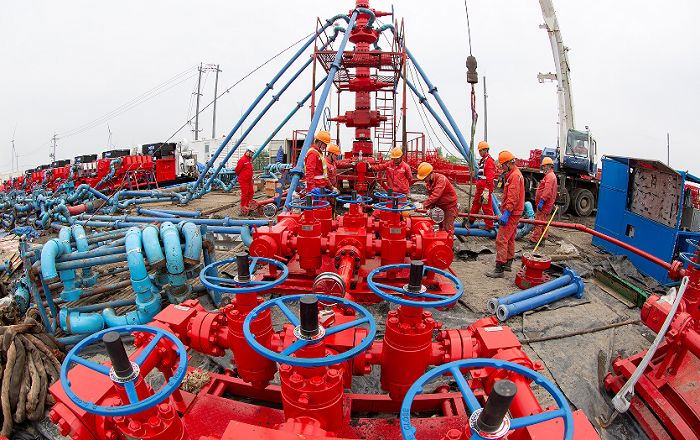

Kaevupea rõhu testimine
Kõrgrõhu{0}}vedelike transporditoimingud
Avamereplatvorm ja süvamereoperatsioonid
See seade on põhiline ehitustööriist puurkaevude tihendamiseks ning nafta ja gaasi arendamiseks.
Kohandamine
Pumba konfiguratsiooni kohandamine (Triplex / Quintuplex / erinevad võimsustasemed)
Ajamimeetodi kohandamine (diisel / elektriline / kahe toitesüsteem)
Rõhu ja nihke kohandamine (kaevu sügavuse ja töötingimuste alusel)
Segamissüsteemi kohandamine (automaatne tiheduse juhtimine / käsitsi süsteem)
Juhtimissüsteemi uuendamine (PLC / kaugjuhtimispult / andmete hankimine)
Seeliku-paigaldatud struktuuri kohandamine (integreeritud / jagatud / avamere-spetsiifiline)
Plahvatuskindel-ja sertifikaadi kohandamine (ATEX / DNV / CCS)
OEM / ODM kaubamärgi kohandamine
Toetab tsementeerimissüsteemi terviklike lahenduste pakkumist (ühe{0}}lahendus).
Meie teenused
Müügieelne{0}teenus:Pakub täielikku tsementeerimislahenduse projekteerimist (hästi seisukorra sobitamist) ning professionaalset seadmete valimise ja seadistamise nõu.
-Müügiteenuses:Range kvaliteedikontroll (API/ISO standardid) ja tehase katsearuanded (rõhk/jõudlus/FAT).
-Müügijärgne teenindus:Pikaajaline{0}}varuosade ja hoolduskomplektide tarnimine, 12-kuuline garantii + kogu elutsükli teenus.
KKK
K: Millised on peamised erinevused kahe-pumbaga tsemenditalda ja ühe-pumbaga libisemisaluse vahel?
V: Kahe{0}}pumbasüsteemil on liiasus, mis võimaldab pidevat tööd, paremat töökindlust ja lühendatud seisakuaega.
K: Kas see toetab automaatset tiheduse juhtimist?
V: Jah, seadmeid saab varustada automaatse segamis- ja tiheduse juhtimissüsteemiga.
K: Kas see sobib avamereplatvormidele?
V: Jah, libisemiskinnitusega{0}}konstruktsioon on kompaktne ja sobib ruumidega{1}}piiratud avamerekeskkondadesse.
K: Kas see toetab kaugjuhtimispulti?
V: Jah, kaugseire ja andmete kogumise süsteemid on valikulised.
